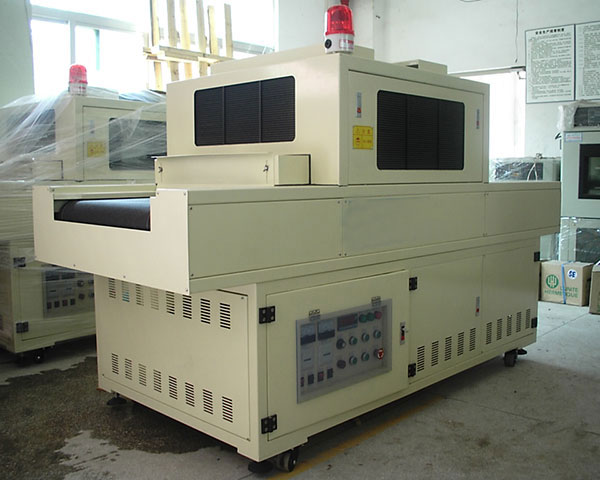

本設備利用黑色TEFLON網作傳輸承載，兩組7.5KW之進口UV燈位于傳輸上方，對其下通過之物件進行UV干燥。適應于電子零件之印碼、接著及印刷物之干燥。

　　2、系統流程：

　　入料－－UV干燥－－出料

　　3、基本規范：

　　1、傳輸帶：黑色TEFLON之UV型專用傳輸網，寬度為600mm

　　2、傳動調節：變頻調整控制速度，可調式軸承調整傳輸位置，（包膠張緊輥調整）。

　　3、傳動速度：0～20m/min,VR調整+LED速度表顯示。

　　4、基板輸送高度：900mm（-20mm/+50mm可調整）。

　　5、基板輸送方向：從右至左。

　　6、輸送寬度：600mm。

　　7、上蓋材料：SS41板外粉體烤漆。

　　8、機架材料：SS41焊接后靜電粉體烤塑處理。

　　9、UV光段長度：706 mm。

　　10、UV燈管功率：7500W/支。

　　11、UV燈管：美國W.Q.P.燈（7.5KW/只），（燈管正常使用情況下, 保用1000H。）

　　12、UV反射罩：鏡面蒸鍍鋁擠型材聚光反射罩。

　　13、隔熱石英片：聚光反射罩下安裝石英濾光板擋隔IR幅射。

　　14、UV照射 ：有效寬度650mm、高度100～180mm。

　　15、冷卻：中央進氣冷卻+石英玻璃擋隔。

　　16、設備排氣：從燈下方有風機抽風排出。

　　4、材料規格：

　　1、傳動馬達：東力微型馬達（90W一只）。

　　2、傳動馬達驅動：松下變頻驅動器。

　　3、機架材料：SS41表面靜電粉體烤塑處理。

　　4、傳動帶：TEFLON之UV專用傳輸網。

　　5、控制：分立元件控制。

　　5、配置：

　　1、設備尺寸：(L)2400mm×(W)1000mm×(H)1500mm。

　　2、電源： 380VAC、50Hz、18kw、63A。

　　3、排氣：2400m?/h。
